Koppelmeters

Ontwerp en uitvoering van een proefbank voor het meten van het koppel en de hoek van veren van verschillende afmetingen. De waarden van de koppels variëren van 0 tot 20 Ncm en de hoeken van 0 tot 265 graden.
De waarden worden numeriek weergegeven en automatisch naar een PC overgedragen.

Klant: fabriek van de groep Schneider Electric te B-1180 Brussel.

Het geheel bevat de volgende elementen:

• Handbediend statief MT 150 met draaikruk
• Twee statische koppelopnemers DH-15 van 0,2 Nm en 0,02 Nm
• Capacitieve hoekmeter
• Diverse elektronica voor verwerking en weergave
• Studie, concept en uitvoering in onze werkplaatsen + ijking met ijkcertificaat van de koppelmeters

» Zie het schema van de veer

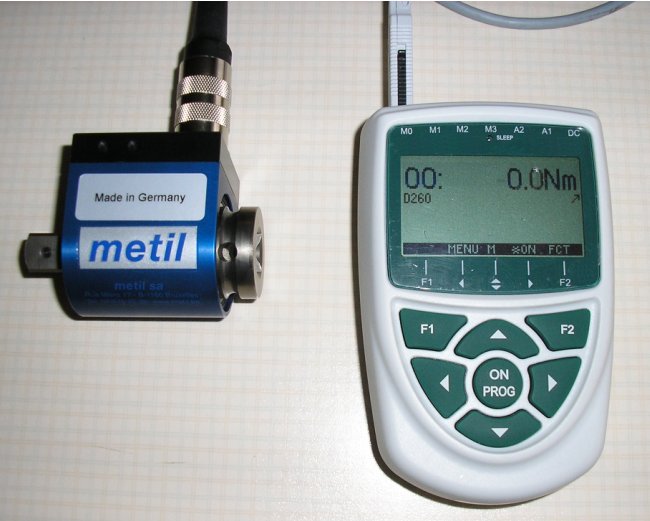

Foto's van een koppelopnemer DR 1 van 160 Nm met een draagbare multifunctionele indicator. Apparatuur besteld door de firma Automatic Systems in Wavre (B) voor hun R&D-activiteiten.:

Uitwerking van een systeem voor het meten van statische koppels in het laboratorium voor osteopathie

Op vraag van de Dienst Osteopathie van het Instituut voor motorische wetenschappen (VUB - Erasmus, Brussel) hebben we een systeem voor het meten van statische koppels tussen 0 en 63 Nm met digitale weergave en spanningsuitgang 0-10 V uitgewerkt. We hebben geopteerd voor de eenvoudige, robuuste koppelmeter DV-14 met een zeer goede prijs-/kwaliteitsverhouding. De foto's tonen de aansluitingen voor de voeding, de aansluiting met de opnemer en de spanningsuitgang.
