Dynamomètres statifs manuels

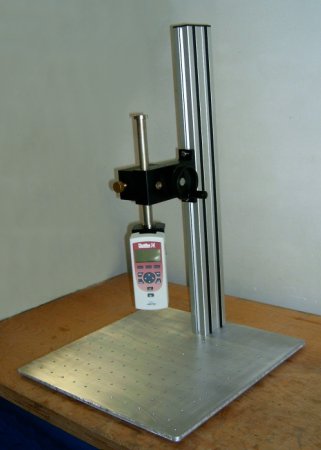

Statif à une colonne pour force maxi 660 N, existe en deux versions : avec levier pour déplacement rapide ou disque de réglage sur le côté, course (déplacement) 150 mm (ou plus sur demande), choix d'options : colonne plus longue, position verticale ou horizontale, latte graduée ou micromètre pour mesurer le déplacement.

Avec la règle digitale le système sera comme ceci (à monter vous même)

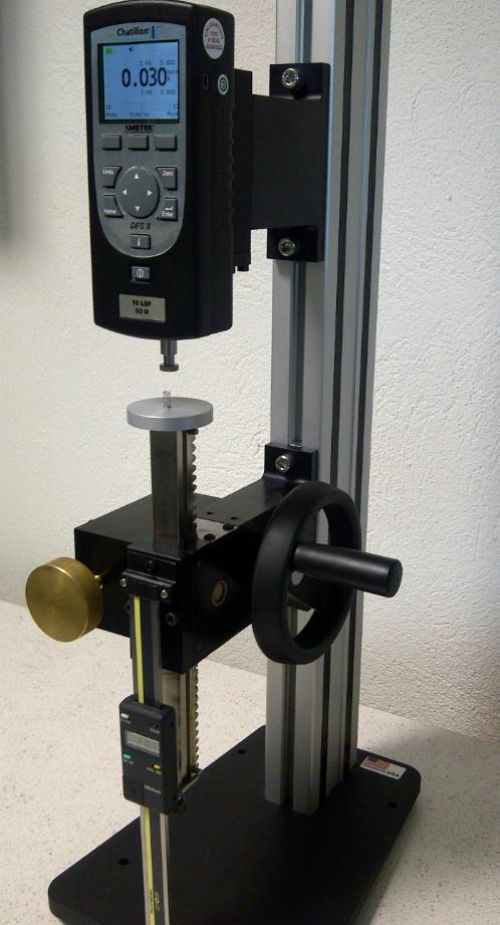

Application tarage et contrôle de ressorts en force et déplacement
Une grande usine de la région de Ypres a commandé un bâti manuel avec dynamomètre digital de précision pour le contrôle de qualité d'entrée de leurs différentes variétés de ressorts, des ressorts de compression et de traction.
Ils voulaient un équipement pas trop sophistiqué ni trop coûteux donc sans entraînement motorisé et sans PC. La solution proposée avec dynamomètre modèle DFE2 (un modèle de haute précision et très fiable) et latte numérique répond à leur besoin, le tout est monté sur un statif manuel MT-150. Des plateaux de compression de 75 mm permettent de tester des ressorts de grand diamètre en compression et nous avons aussi livré un poids-étalon à crochet pour que l'opérateur puisse vérifier régulièrement la précision du dynamomètre, ce qui correspond bien à l'esprit des normes de qualité ISO 9000.
(*) Liste non exhaustive de sociétés ayant commandé ce produit. » Voir une autre présentation, en anglais, de la documentation » Présentation du dynamomètre MT 150 » Mode d'emploi

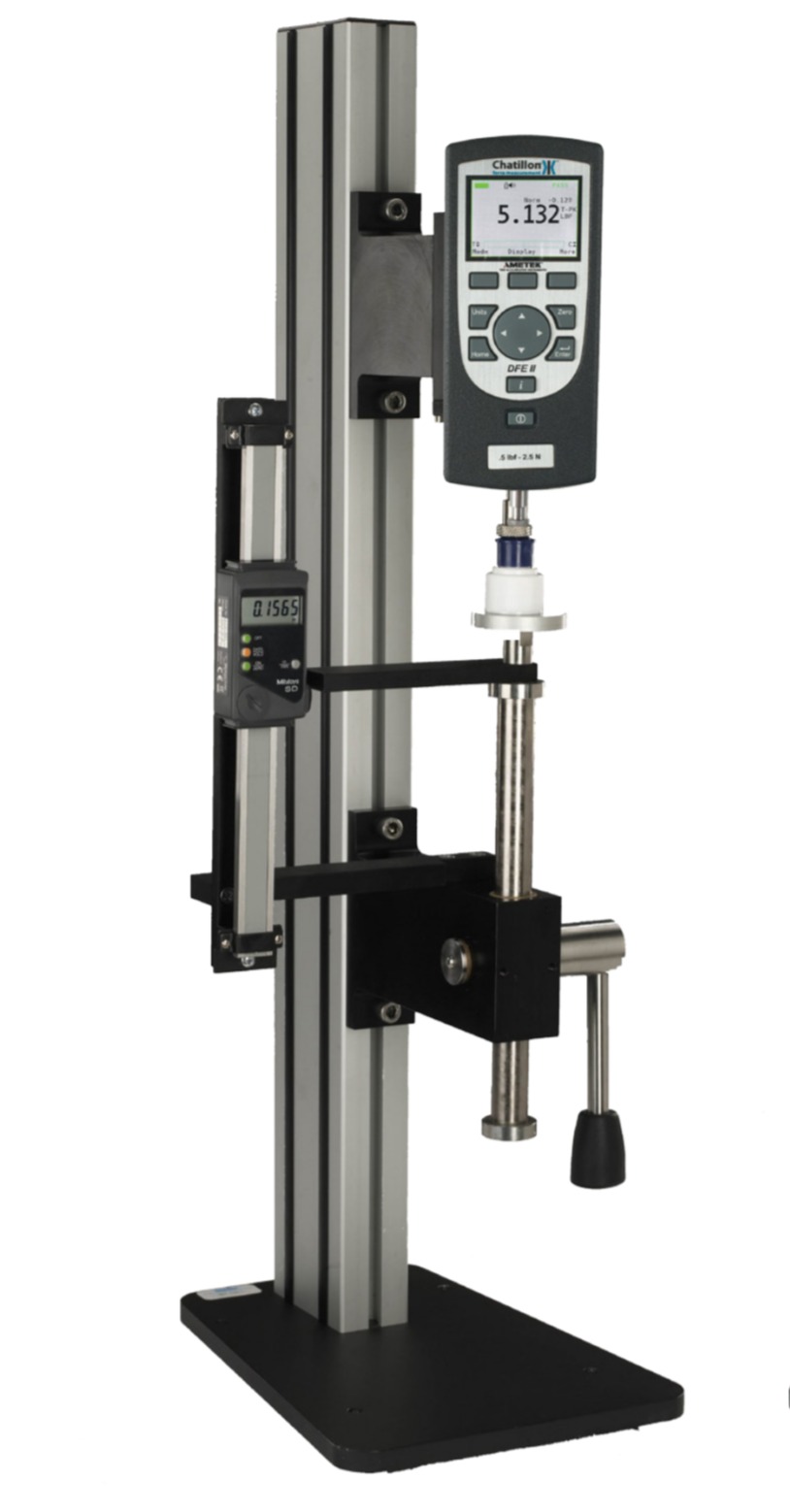

Statif à une colonne pour force maxi 2500 N, existe en deux versions : avec levier pour déplacement rapide ou disque de réglage sur le côté, course (déplacement) 150 mm (ou plus sur demande) choix d'options : colonne plus longue, position verticale ou horizontale, latte graduée ou micromètre pour mesurer le déplacement.

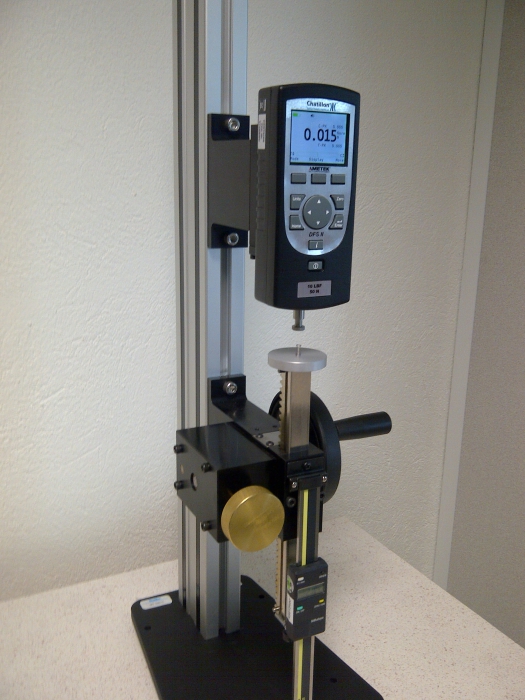

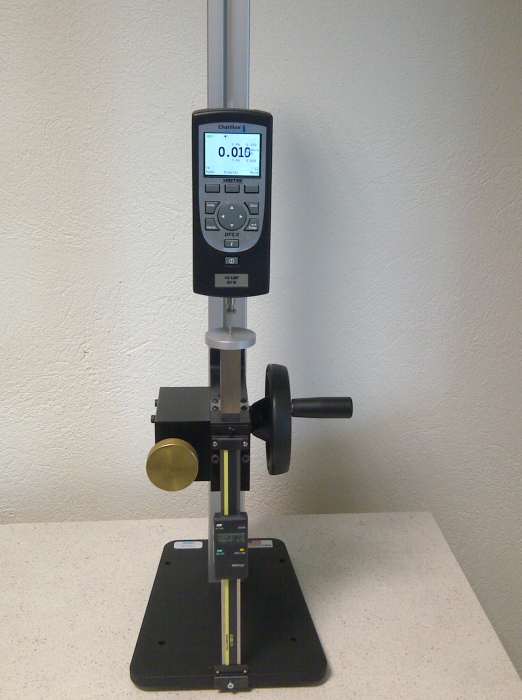

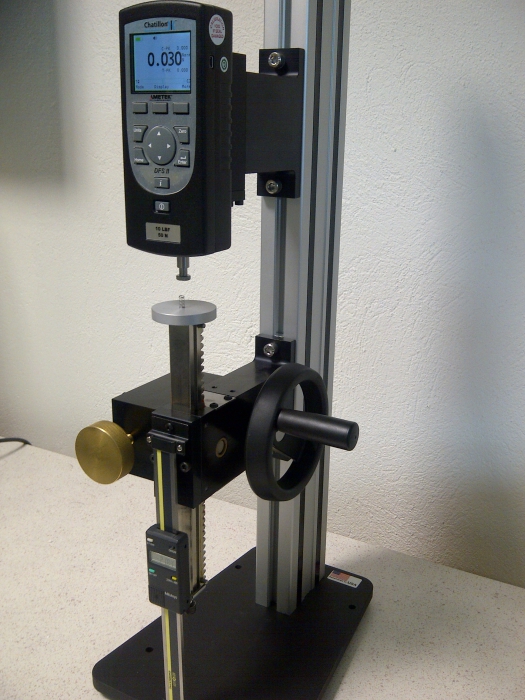

Photos de la version MT 500 H avec manivelle
» Voir une autre présentation, en anglais, de la documentation » Présentation du dynamomètre MT 500 » Mode d'emploi

Les collègues français ont développé un ensemble permettant de tester facilement des ressorts en traction ou en compression.

Statif manuel MT500 avec dynamomètre de précision et latte digitale. Choix de mordaches et d'accessoires suivant les types de ressorts.

Possibilité de communication avec PC.

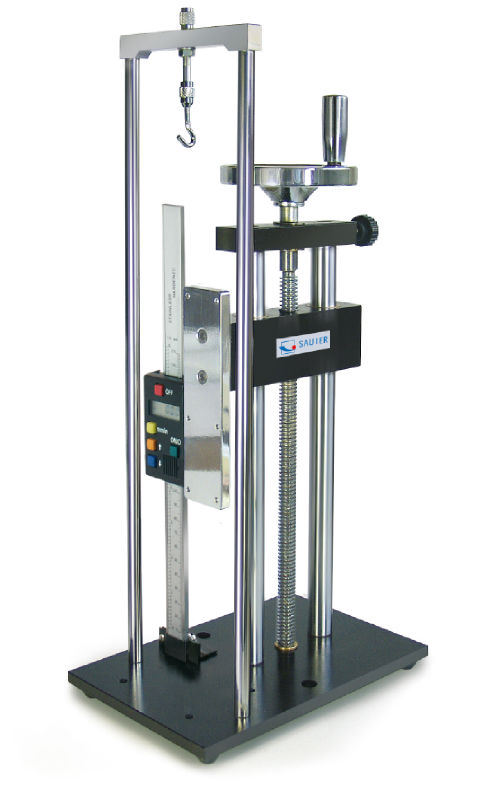

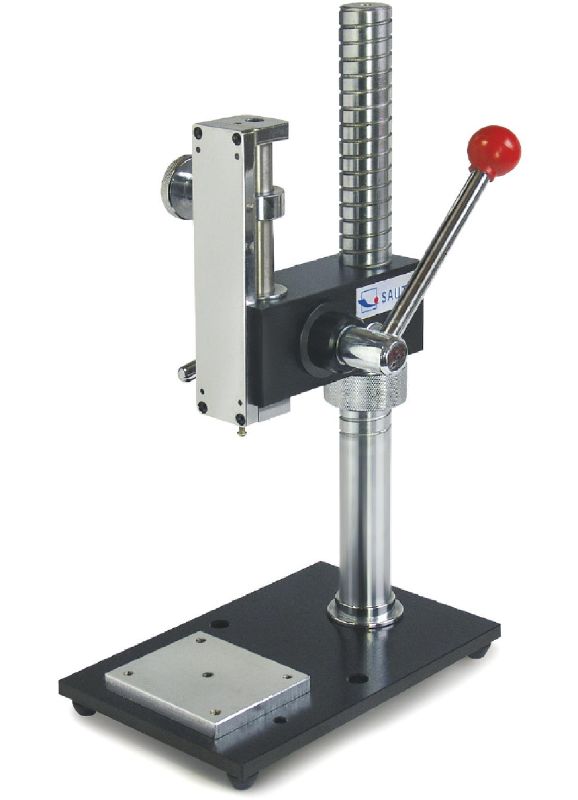

Banc d'essai manuel pour mesures de force de traction et compression précises jusqu'à 100 N.

Banc d'essai manuel pour la mesure ultraprécise des forces de traction et de compression, avec mesure de longueur digital.

Bancs d'essai manuels pour la mesure des forces de compression, même avec mesure de longueur digital.

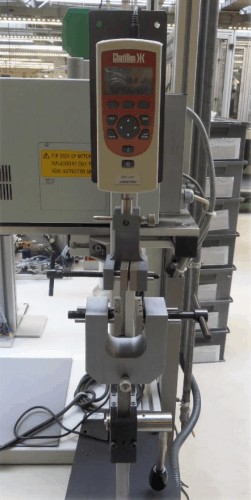

Exemple de dispositif avec pinces spéciales pour tester en rupture des très fins filaments soudés dans un connecteur. Client au Luxembourg
